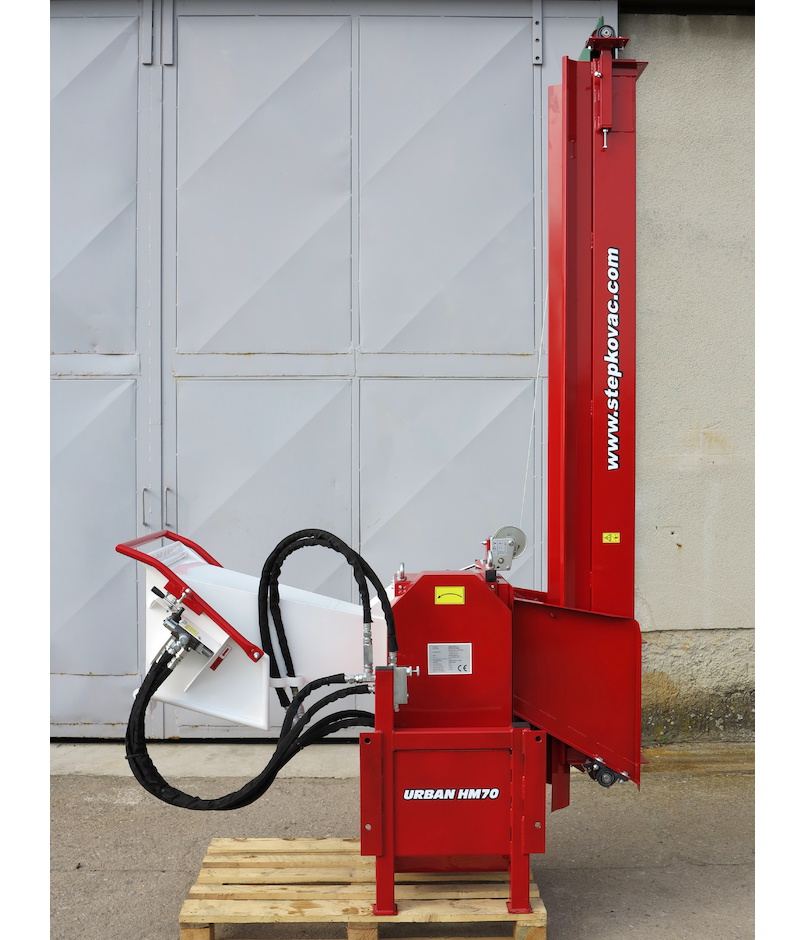

URBAN HM70 s dopravníkem 2,1 m

Připojení k energetickému prostředku

Štěpkovač se připojuje k závěsu energetického prostředku a k jeho hydraulickému okruhu. Potřebné parametry hydraulického okruhu energetického prostředku jsou: pracovní průtok oleje min. 40 l/min (optimálně 50 l/min a více) a tlak oleje min. 18 MPa.

Štěpkovač je ovládán pomocí páky hydraulického rozvaděče,  jako volitelným příslušenstvím lze doplnit o regulátor průtoku, kterým se nastaví otáčky štěpkovacího ústrojí.

Připojovací rám

Na štěpkovači musí být namontován jeden z připojovacích rámů, které dodáváme jako příslušenství. Připojovací rám slouží k připojení štěpkovače na závěs energetického prostředku. Vyrábíme různé typy připojovacích rámů pro různé typy závěsů (EURO NORM, UNC 60, 3-bodový závěs, případně jsme shopni vyrobit i jiný typ přímo k Vašemu stroji). Součástí připojovacího rámu jsou také 2 přední vysouvací nohy, které slouží pro zajištění optimální pracovní výšky při štěpkování (další 2 zadní vysouvací nohy jsou součástí rámu štěpkovače).

Násypka

Násypka se skládá z pevné a odklápěcí části. Díky tomu zabírá štěpkovač v přepravní poloze méně místa do šířky, což je důležité pro jízdu v lese mezi stromy. V pracovní poloze se sklopením odklápěcí části násypka prodlouží. Prodloužená násypka zajišťuje lepší vedení větví a bezpečnost obsluhy. Navíc je násypka osazena bezpečnostním vypínacím rámem, jehož stlačením dojde k zastavení štěpkovacího ústrojí. Násypka je orientována vodorovně, což ve srovnání se svislou či šikmou násypkou značně usnadňuje vkládání dlouhých větví. Povrchová úprava celého stroje je provedena práškovými barvami.

Pásový dopravník

Dopravník je poháněn řemenovým převodem. Sklon dopravníku je nastavitelný pomocí navijáku. Při přepravě je dopravník zvednutý do svislé polohy. Jako volitelné příslušenství je možné na konec dopravníku namontovat dvojitý pytlovač na rašlové pytle s opěrnou nohou. Pytlovač je připevněný pomocí čtyř šroubů a jeho montáž zabere pouze několik minut.

Ochrana proti přetížení

Štěpkovač je vybaven vlastním tlakovým ventilem. Při vložení příliš silné větve dojde k zastavení štěpkovacího ústrojí. Pokud se tak stane, je třeba přepnout páku rozvaděče do polohy STOP a následně krátce do polohy REVERSE, čímž dojde k uvolnění větve ze štěpkovacího ústrojí. Po přepnutí páky do polohy START je možné ihned pokračovat v práci.

Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy podávají. Průchozí mezera mezi hřídelemi je 70 mm. Štěpkovací nože jsou zasunuté do drážek v hřídelích a uchyceny pomocí dvou šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 100 až 500 m³ štěpky (cca 1000 až 5000 rašlových pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit až o 4 mm, poté je třeba ho vyměnit za nový.
