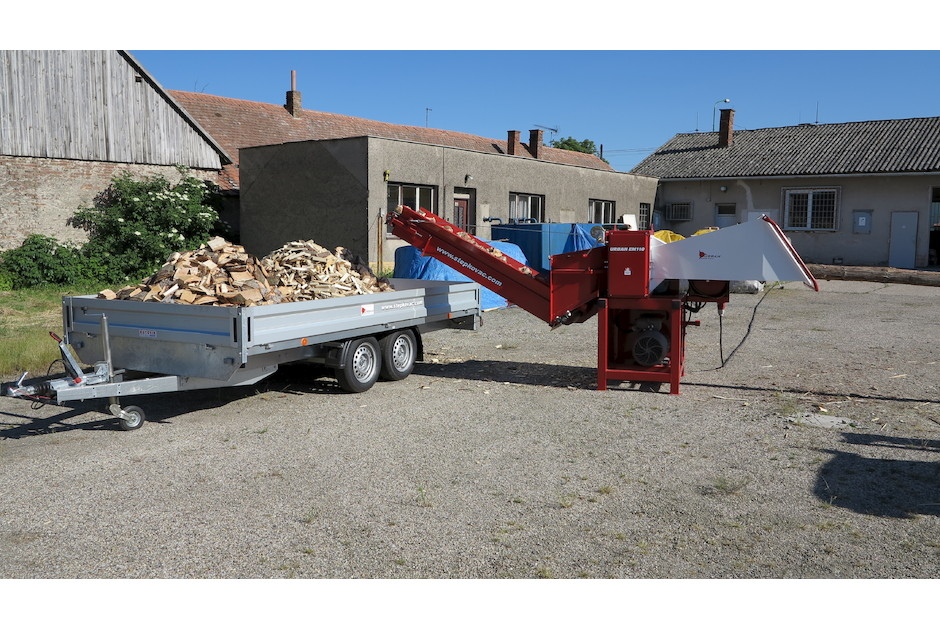

URBAN EM110 s dopravníkem 2,6 m

Štěpkovač (špalíkovač) URBAN EM110 je poháněný třífázovým elektrickým motorem Siemens o výkonu 18,5 kW. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání štěpkovací ústrojí. Zpracuje většíprůměr materiálu a práce s ním je výrazně rychlejší než s typem EM70. EM110 je velice vhodný pro zpracování odpadního materiálu (prkna do šířky 280 mm, latě, odřezky) a dále menších kmenů a větví o průměru do 12 cm. Výsledná délka štěpky je 7 - 22 cm.

DO PRŮMĚRU 120 MM

Součástí stroje je: návod k používání včetně prohlášení o shodě

  • Kategorie: URBAN EM110
  • Modelová řada:110
  • Katalogový kód:EM110 D2,6
  • V nabídce od:24.02.2017
  • Dostupnost:do 4 týdnů

Varianty produktu

Foto Název Cena
URBAN EM110 s pytlovačem na Big-bag do 4 týdnů
URBAN EM110 se skládacím dopravníkem 4,1 m do 4 týdnů
URBAN EM110 s dvojitým pytlovačem do 4 týdnů
Hmotnost (kg): 1048
Max. průměr měkkého čerstvého dřeva (borovice): 120 mm
Max. průměr tvrdého čerstvého dřeva (dub, habr): 100 mm
Max. průměr tvrdého suchého dřeva (dub, habr): 80 mm
Max. rozměry hranolu (smrk): 100 x 100 mm
Max. rozměry prkna (smrk): 280 x 40 mm
Délka štěpky (není nastavitelná): 7 - 22 cm
Otvor ke štěpkovacímu ústrojí: 290 x 290 mm
Vstupní otvor násypky: 800 x 600 mm
Otáčky štěpkovacího ústrojí: 160 / min.
Maximální výkonnost: 10 m3/h
Výkon motoru: 18,5 kW (zásuvka 63 A)
Počet štěpkovacích nožů: 6
Mezera mezi ostřím štěpkovacích nožů: cca 0,1 mm
Životnost nožů na jedno nabroušení: 150 - 800 m3 štěpky
Ochrana proti přetížení: Prokluz + tepelná ochrana
Rozměry v přepravní poloze (délka x šířka x výška): 248x126x338 cm
Rozměry v pracovní poloze (délka x šířka x výška): Závisí na poloze dopravníku
Rozměry balení (délka x šířka x výška): 446x126x235 cm
Výstup štěpky: Dopravník 2,6 m
Pohon dopravníku: Řemenový převod
Výška konce dopravníku při úhlu 30°: 199 cm
Výška konce dopravníku při úhlu 40°: 236 cm

Elektromotor

Pohon zajišťuje třífázový elektromotor SIEMENS s výkonem 18,5 kW (jmenovitý proud 35 A, zásuvka 63
A). Na přání je možné instalovat elektromotor s výkonem pouze 15 kW (jmenovitý proud 28,5 A,
zásuvka 32 A). Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která
pohání štěpkovací ústrojí.



Rám

EM110 je určený pro stabilní použití. Rám stroje má 4 pevné nohy a jeho spodní část je uzpůsobena
pro převážení vysokozdvižným vozíkem. K manipulaci je možné použít také dvě závěsná oka v horní části stroje.



Pásový dopravník

Štěpka je vynášena pásovým dopravníkem délky 2,6 m. Sklon dopravníku je nastavitelný pomocí
navijáku. Při přepravě je dopravník zvednutý do svislé polohy. Jako volitelné příslušenství je možné
na konec dopravníku namontovat skluzavku o délce 0,8 m (štěpka ze skluzavky dopadne na vzdálenější
místo), nebo dvojitý pytlovač na rašlové pytle s opěrnou nohou. Pytlovač je připevněný pomocí čtyř
šroubů a jeho montáž zabere pouze několik minut.



Násypka

Násypka je dostatečně dlouhá pro zajištění bezpečnosti a navíc je vybavena bezpečnostním vypínacím rámem. Při stlačení vypínacího rámu dojde k zastavení motoru. Násypka je umístěna horizontálně, což značně usnadňuje vkládání dlouhých větví ve srovnání se svislou či šikmou násypkou. Povrchová úprava celého stroje je provedena práškovými barvami.



Ochrana proti přetížení

Proti přetížení je štěpkovač chráněn tepelnou ochranou motoru a dále pomocí pohonu přes klínové
řemeny. Při vložení příliš silné větve dojde k prokluzu řemenů a k zastavení motoru. Pokud se tak stane,
zůstanou obvykle nože štěpkovače zakousnuté ve větvi a ta tím pádem nejde volně vyjmout z násypky.
K jejímu uvolnění slouží páka, dodávaná společně se štěpkovačem. Otáčením páky dojde k uvolnění
větve.



Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy
podávají. Průchozí mezera mezi hřídelemi je 110 mm. Štěpkovací nože jsou zasunuté do drážek v
hřídelích a uchyceny pomocí čtyř šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je
opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá
mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží
o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 150 až 800 m3 štěpky (cca 1500 až 8000 rašlových
pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit
až o 4 mm, poté je třeba ho vyměnit za nový.
