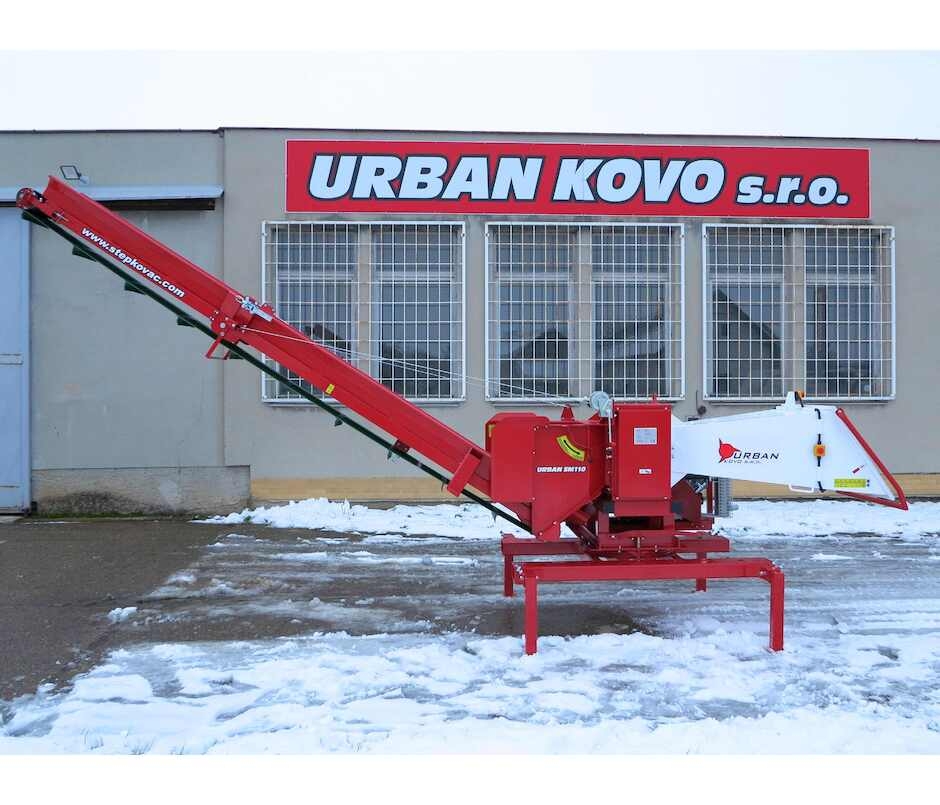

URBAN SM110 s točnou a skládacím dopravníkem 4,1 m

Motor

Štěpkovač je poháněn čtyřtaktním benzinovým motorem Briggs & Stratton VANGUARD o výkonu 35 koní. Motor má elektrický startér, kontrolku mazání a počítadlo motohodin. Objem palivové nádrže je 15 litrů a je osazena ukazatelem množství paliva. Od motoru je výkon přenášen klínovými řemeny na převodovku s olejovou náplní, která pohání štěpkovací ústrojí.

Rám

Rám SM100 s točnou je vybaven čtyřmi sklopnými nohami. Spodní část rámu je přizpůsobena pro manipulaci vysokozdvižným vozíkem – ve dvou velkých jeklech jsou otvory o vnitřním rozměru 190 × 90 mm (viz technický výkres).

Model SM110 lze díky sklopným nohám využít buď stacionárně – sklopením noh a postavením stroje – nebo jej lze připevnit na přívěs.

Rám je opatřen čtyřmi otvory pro šrouby pro upevnění stroje, případně je možné jej zajistit pomocí kurtů. Celkové půdorysné rozměry jsou uvedeny v technickém výkresu. Pro manipulaci lze kromě vysokozdvižného vozíku využít také dvě závěsná oka umístěná v horní části stroje.

Točna

Štěpkovač je na rámu umístěný na točně a lze s ním otáčet v úhlu 360°. Točnu lze západkou zajistit v 8 polohách po 45°.

Násypka

Násypka je dostatečně dlouhá pro zajištění bezpečnosti a navíc je vybavena bezpečnostním vypínacím rámem. Při stlačení vypínacího rámu dojde k zastavení motoru. Násypka je umístěna horizontálně, což značně usnadňuje vkládání dlouhých větví ve srovnání se svislou či šikmou násypkou. Povrchová úprava celého stroje je provedena práškovými barvami.

Pásový skládací dopravník

Dopravník je poháněn řemenovým převodem. Sklon dopravníku je nastavitelný pomocí navijáku. Při přepravě je dopravník složený a zvednutý do svislé polohy. Jako volitelné příslušenství je možné na konec dopravníku namontovat skluzavku o délce 1 m (štěpka ze skluzavky dopadne na vzdálenější místo), nebo dvojitý pytlovač na rašlové pytle s opěrnou nohou. Pytlovač je připevněný pomocí čtyř šroubů a jeho montáž zabere pouze několik minut.

Ochrana proti přetížení

Proti přetížení je štěpkovač chráněn pomocí pohonu přes klínové řemeny. Při vložení příliš silné větve dojde k prokluzu řemenů a k zastavení motoru. Pokud se tak stane, zůstanou obvykle nože štěpkovače zakousnuté ve větvi a ta tím pádem nejde volně vyjmout z násypky. K jejímu uvolnění slouží páka, dodávaná společně se štěpkovačem. Otáčením páky dojde k uvolnění větve.

Štěpkovací ústrojí

Štěpkovací ústrojí pracuje na principu dvou protiběžných hřídelí s noži. Štěpkovací nože si větve samy podávají. Průchozí mezera mezi hřídelemi je 110 mm. Štěpkovací nože jsou zasunuté do drážek v hřídelích a uchyceny pomocí čtyř šroubů. Nože vyrábíme z kvalitní nástrojové oceli a je možné je opakovaně brousit. Po nabroušení se pod nůž vloží podložka, aby mezi ostřím nožů byla opět malá mezera (cca 0,1 mm). Podložky dodáváme v různých tloušťkách. Jedním broušením se nůž obvykle sníží o 0,5 až 0,8 mm. Na jedno nabroušení vyrobí nože 150 až 800 m³ štěpky (cca 1500 až 8000 rašlových pytlů), záleží kolik se do štěpkovače dostává nečistot (hlína, kamínky,…). Každý nůž je možné zbrousit až o 4 mm, poté je třeba ho vyměnit za nový.
